142ТРВ

ТЕРМОРЕГУЛИРУЮЩИЕ ВЕНТИЛИ
142ТРВ-4;  142ТРВ-6,3;  142ТРВ-10; 142ТРВ-16;  142ТРВ-25;  142ТРВ-40

Терморегулирующие вентили типа 142ТРВ предназначены для автоматического пропорционального регулирования степени заполнения испарителей холодильных установок холодильным агентом хладон 142 в зависимости от перегрева паров этого агента на выходе из испарителя.
Вентили могут эксплуатироваться на стационарных холодильных установках общепромышленного назначения, а также на транспортных установках.
Холодильный агент - хладон 142 (R-142)  с маслом ХФ 12-16.

Номинальная производительность определена при:
- заводской настройке перегрева начала открытия клапана (3±1,5)°С;
- изменении перегрева после начала открытия клапана на величину неравномерности 6°С (не более);
- температуре кипения 5°С и температуре конденсации 50°С.

Типоразмер вентиля Номинальная производительность, кВт
 142ТРВ-4  4,65
142ТРВ-6,3 7,33
 142ТРВ-10  11,6
142ТРВ-16 18,6
142ТРВ-25  29
142ТРВ-40 46



Максимальная производительность вентиля составляет 120-160% номинальной.
Вентиль обеспечивает регулирование в диапазоне температур кипения от минус 10 до плюс 20°С и температуре конденсации до 85°С.
Перегрев начала открытия клапана регулируется в пределах от 3 до 8°С при температуре кипения 5°С и температуре конденсации 50°С.

Вентиль работоспособен при воздействии:
- температуры окружающей среды от минус 10 до плюс 65°С;
- относительной влажности окружающего воздуха до 100% при температуре до 35°С с конденсацией влаги и выпадением инея и росы;
- вибрации с частотой F= 3-10 Гц, с максимальным значением ускорения а (м/с2) синусоидальных колебаний в любом на правлении, численно равным 1,5 F, причем значение амплитуд должно быть не более 5 мм;
- вибрации с частотой 10-150 Гц с максимальным значением ускорения синусоидальных колебаний в любом направлении 15 м/с2;
- ударов в любом направлении с ускорением до 150 м/с2 при частоте от 40 до 80 ударов в минуту.

Длина капиллярной трубки от мембранной головки до термобаллона составляет (3000±300) мм.

ПОРЯДОК УСТАНОВКИ И НАСТРОЙКА

1. При распаковке вентилей следует убедиться в полной сохранности вентилей и соответствии комплекта поставки указанному в паспорте.
2. В зимнее время распаковку производите в отапливаемом помещении после того, как внесенные в него ящики прогреются в течение 2-3 ч. Это необходимо делать во избежание оседания влаги на вентилях.
3. Место установки вентиля должно обеспечивать удобство монтажа, демонтажа, периодического контроля и настройки вентиля.
4. Перед установкой вентиля на холодильную машину проверьте наличие наполнителя. Если наполнитель в термосистеме сохранился, то клапан вентиля при комнатной температуре будет открыт и струя воздуха, подводимая к входному отверстию, будет выходить из выходного отверстия.
5. Перед монтажом снимите заглушки.
6. Установите вентиль на трубопроводе перед входом в испаритель так, чтобы направление потока холодильного агента соответствовало направлению, указанному стрелкой на корпусе вентиля. Входной и выходной трубопроводы и уравнительная линия припаиваются к соответствующим фланцам и ниппелю. Материал фланцев — латунь ЛС 59 ГОСТ 1020—77, материал ниппеля — латунь ЛС 59-1 ГОСТ 15627—70. Пайка должна обеспечивать герметичность соединений при давлении 1,6 МПа (16 кгс/см2).
7. Нормальное рабочее положение вентиля - любое, однако предпочтительнее устанавливать его вертикально, коробкой мембраны вверх.
8. Термобаллон закрепите на участке всасывающего трубопровода компрессора за испарителем с помощью специальной скобы (рис. 1).
Термобаллон должен иметь хороший тепловой контакт со всасывающей трубой, а также тепловую изоляцию от влияния температур окружающего воздуха.krepРис. 1. Крепление термобаллона к трубопроводу

9. Уравнительная линия включается непосредственно за термобаллоном.
10. Вентиль поставляется предприятием-изготовителем отрегулированным на перегрев начала открытия клапана (3±1,5)°С при температуре кипения 5°С и температуре конденсации 50 °С.
11. Для изменения перегрева начала открытия клапана необходимо отвинтить защитный колпачок 12 (см. рис. 2) и вращать регулировочный винт по часовой стрелке — для увеличения перегрева, или против часовой стрелки— для уменьшения перегрева.
12. При монтаже и эксплуатации вентиля следует осторожно обращаться с капиллярной трубкой. Радиус гибки должен быть не менее 40 мм. Капиллярная трубка не должна иметь контакта с испарителем и трубопроводом.

 142trv

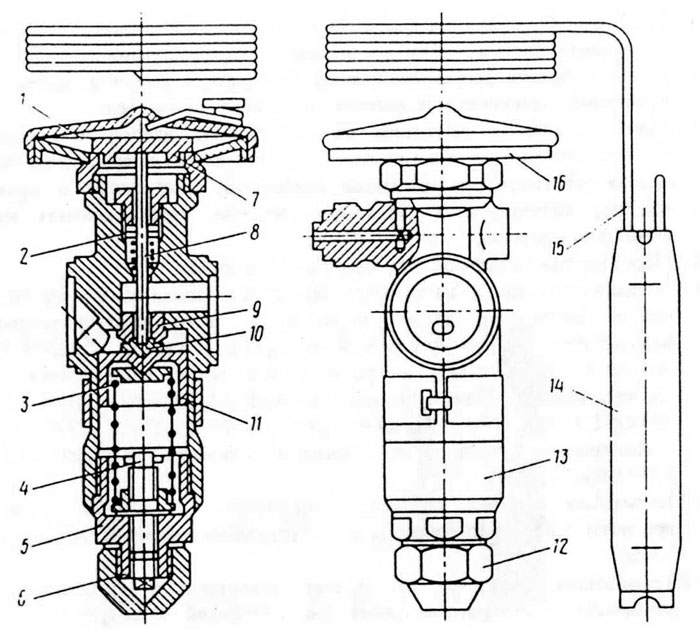

Рис. 2  Вентиль типа 142ТРВ

1 — мембрана; 2 — сальник; 3 — пружина; 4 — ходовой винт; 5 — ходовая гайка; 6— штуцер; 7 — упор мембраны; 8 — толкатель; 9 — седло; 10 — клапан; 11 — стакан; 12 — колпачок; 13 — корпус; 14 — термобаллон; 15 — трубка; 16 — коробка мембраны
